Atmosferyczny kocioł kondensacyjny z podwójnym wymiennikiem ciepła

W przeciwieństwie do tradycyjnych kotłów, które wykorzystują wyłącznie wartość opałową brutto, ten kocioł kondensacyjny z podwójnym wymiennikiem ciepła wykorzystuje system obliczania wartości opałowej netto. Dzięki swojej dwustopniowej strukturze wymiany ciepła w pełni odzyskuje ciepło utajone pary wodnej zawartej w spalinach, odzyskując ciepło utajone parowania powstałe podczas procesów spalania i kondensacji, aby przekroczyć granicę 100% sprawności cieplnej.
Temperatura wody powrotnej z systemu grzewczego jest czynnikiem decydującym o wydajności skraplania. Aby w pełni wykorzystać zalety odzysku ciepła zapewnianego przez podwójny wymiennik ciepła, temperatura wody powrotnej musi być utrzymywana poniżej punktu rosy wynoszącego 50°C. Opcjonalny czujnik temperatury zewnętrznej reguluje temperaturę układu łączącego, utrzymując stabilną temperaturę wody powrotnej w celu zapewnienia długotrwałej i wydajnej pracy.

Obowiązujące scenariusze i podstawowe przewagi konkurencyjne

Ten agregat skraplający z podwójnym wymiennikiem ciepła jest kompatybilny z dwoma głównymi terminalami ogrzewania wewnętrznego: tradycyjnymi grzejnikami żeliwnymi/stalowymi i niskotemperaturowymi systemami ogrzewania podłogowego. Najlepszy efekt oszczędzania energii osiąga w połączeniu z ogrzewaniem podłogowym, zmniejszając zużycie gazu w gospodarstwach domowych i obiektach komercyjnych nawet o 30%. Jej podstawowa konkurencyjność polega na wysokowydajnej wymianie ciepła z podwójnym wymiennikiem ciepła, zintegrowanej technologii kondensacyjnej ciepłej wody i szerokim zakresie bezstopniowej regulacji mocy.
Sklasyfikowany jako ekologiczny, niskoemisyjny sprzęt grzewczy zgodny z chińskimi i międzynarodowymi normami emisji, obniża temperaturę wylotu gazów spalinowych, aby zmniejszyć niepotrzebne straty ciepła. Obniża emisję tlenków azotu o 80% i emisję tlenku węgla o 90%. Zakorzeniona w chińskim strategicznym układzie dwuwęglowym firma Baedin optymalizuje niskoemisyjne urządzenia grzewcze, aby zmniejszyć ślad węglowy użytkowników i chronić środowisko atmosferyczne.

Projekt konstrukcyjny i parametry użytkowe

Zaprojektowany zgodnie z niemieckimi kryteriami produkcyjnymi i wyposażony w importowane komponenty podstawowe, kocioł z podwójnym wymiennikiem ciepła integruje funkcje ogrzewania i ciepłej wody. Obejmuje sześć klas mocy od 20 kW do 40 kW, dostosowanych do budynków o różnych obszarach. Modele o mocy 32 kW/36 kW/40 kW są standardowo wyposażone w podwójne pompy obiegowe, które zwiększają przepływ wody w rurociągach i zapewniają równomierną dystrybucję ciepła w pomieszczeniach.
Dzięki zastosowaniu technologii pełnego spalania mieszanego współpracującej z podwójnym systemem wymiany ciepła, jednostka osiąga szczytową sprawność cieplną na poziomie 109%, obniżając dzienne koszty eksploatacji o 15% – 30% w porównaniu ze zwykłymi kotłami wiszącymi. Wbudowany przemiennik częstotliwości prądu stałego pozwala uniknąć częstego uruchamiania i wyłączania w sezonach przejściowych i scenariuszach niskiego obciążenia, zapewniając inteligentne oszczędzanie gazu i energii.
Dzięki wielopunktowej, synchronicznej detekcji temperatury kocioł wytwarza ciepłą wodę o stałej temperaturze w ciągu 17 ± 2 sekund z kontrolowanymi wahaniami temperatury w zakresie 0,5°C. Dopasowane szybkie moduły grzewcze i precyzyjne czujniki zapewniają natychmiastową, stabilną ciepłą wodę użytkową, zapewniającą komfort codziennego użytku.

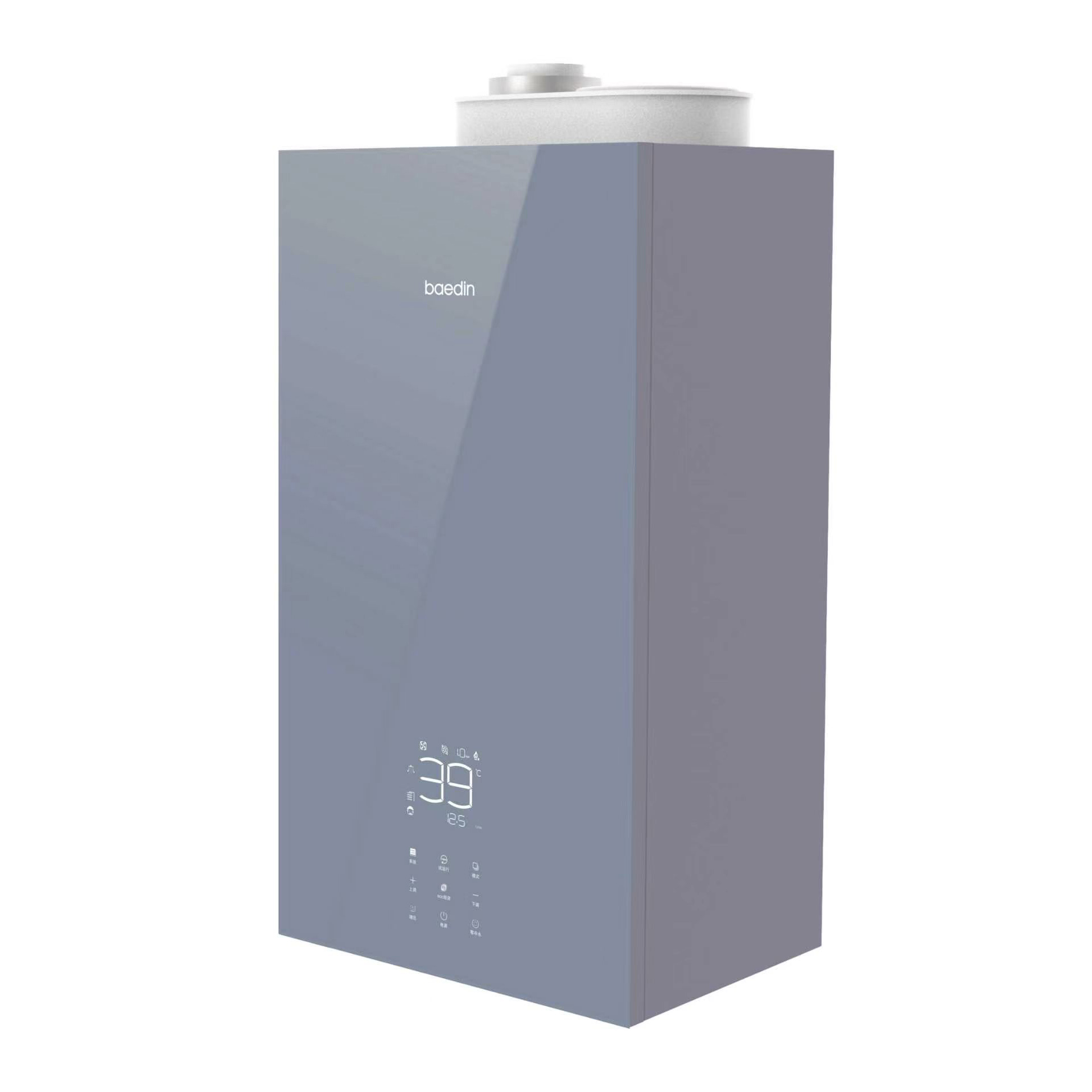

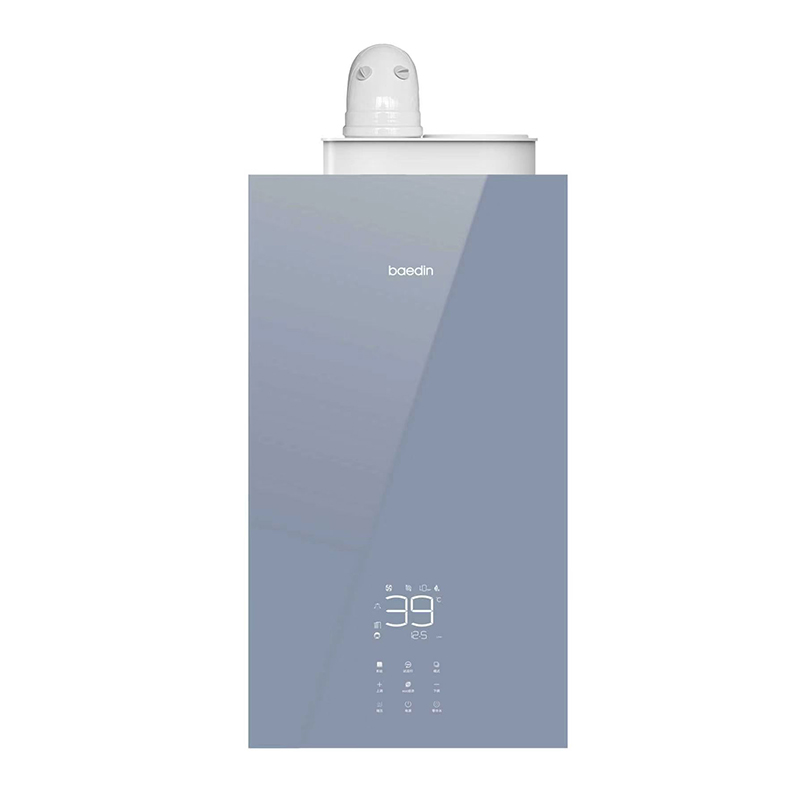

W obudowie zastosowano panel ze szkła hartowanego odpornego na temperaturę 800°C, z powierzchnią odporną na zarysowania i prostą codzienną konserwacją. Duży, podświetlany na biało ekran LED o wymiarach 19 cm x 17,5 cm wyświetla w czasie rzeczywistym parametry operacyjne i intuicyjnie wyświetla komunikaty o usterkach. Opcjonalna automatyczna pompa obiegowa o zmiennej prędkości dostosowuje się do złożonych pętli grzewczych, a połączenie z zewnętrznymi zbiornikami ciepłej wody jest dostępne w przypadku willi i scenariuszy o dużym zapotrzebowaniu na wodę na dużych powierzchniach.

Podstawowe komponenty i standardowa konfiguracja

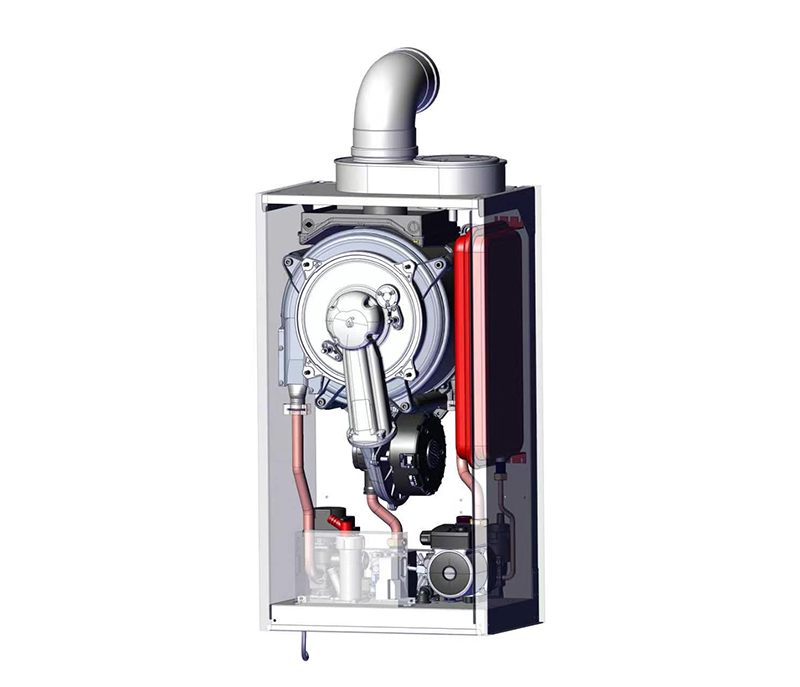

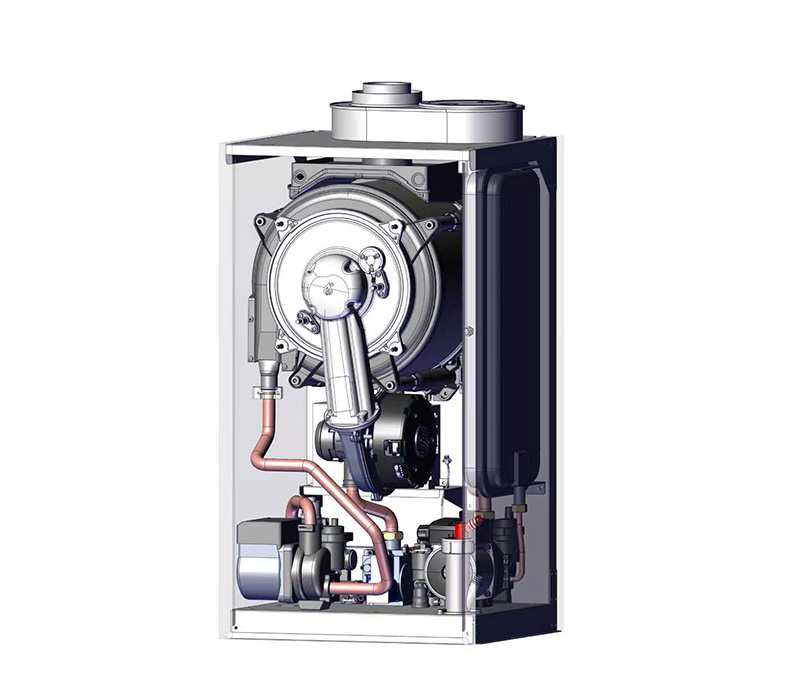

Kluczowe importowane komponenty gwarantują stabilną wydajność i dłuższą żywotność, w tym: oryginalny włoski wymiennik ciepła, dedykowany palnik z wstępnie wymieszanym włóknem ceramicznym, wentylator prądu stałego o zmiennej częstotliwości i proporcjonalny zawór sterujący gazem SIT produkcji włoskiej. Pełny zestaw standardowych konfiguracji: opatentowany zewnętrzny filtr oczyszczający powietrze, kanał wodny wrażliwy na temperaturę ze stopu pamięci, wtórny płytowy wymiennik ciepła ze stali nierdzewnej, zbiornik wyrównawczy systemu grzewczego, opcjonalna obudowa ze szkła hartowanego/metalu, manometr i przetwornik ciśnienia wody, 3-barowy zawór bezpieczeństwa, ręczny zawór spustowy i zespół uszczelniający wykrywający poziom wody.

Dane techniczne
